三叶罗茨鼓风机工作场地基础要求

作者:来源:访问:2052时间:2020-04-11

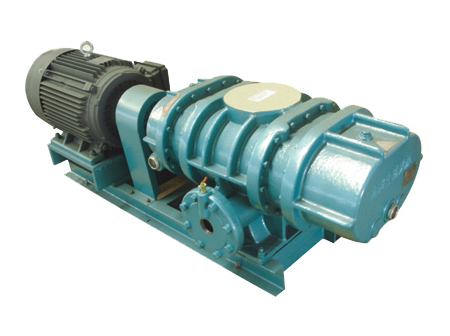

三叶罗茨鼓风机工作场地基础要求:

1、安装场所

三叶罗茨风机四周应有不窄于1.5~2m的宽裕位置,以便进行维护、保养和检修。考虑到检修的需要,最好在鼓风机上方安装一个葫芦吊。

三叶罗茨鼓风机安装在室内时,应保证机房内照明充分、空气干燥并具有良好的通风状况。如果高压罗茨鼓风机直接从机房内吸入空气,室内、外通气口截面积应为鼓风机进气口截面积的5倍以上。输送易燃、易爆及有害气体时,应设置通风换气设备。对于安装在户外的鼓风机,应采取必要的防晒、防雨措施。

2、基础尺寸

基础的长度和宽度,一般比机座每边宽出100~150mm。基础高出地面的髙度,通常为100~250mm。安装在户外的鼓风机,基础底面应处于冰冻线以下,以免基础因土壤冰胀而发生变形。为防止振动传播,基础不得与建筑物墙体刚性连接,与墙壁的距离一般不得小于300mm,最好在基础周围填充炉渣、砂砾等疏松物质。

3、基础施工

一般施工程序为:①放线,挖土方,夯实地基;②钉模板,下钢筋,安放地脚螺栓(一次灌浆法)或安放浇注地脚螵栓预留孔的模子(二次灌浆法);③浇注混凝土;④维护养生,拆除模板等。⑤大型基础要求进行预压。预压重量为鼓风机重量的1.25-1.5倍,直到基础不再继续下沉为止。

(1)一次灌浆法。浇灌基础时,预先把地脚螺栓埋入。其优点是地脚螺栓稳定性好,缺点是调整不方便。

(2)二次灌浆法。浇灌基础时,利用模子在基础内留出地脚螺栓的安装孔。安装时穿上地脚螺栓,用混凝土或水泥砂浆把预留孔填满。优点是安装时地脚棵栓调整方便,但螺栓与基础的连接不如用一次浇灌法固定的牢靠。

4、基础检查

(1)尺寸检查。在基础上标出纵、横中心线和水平标高线,然后以之为基准,用拉线方法对基础高度、平面尺寸及地脚螺栓(或预留孔〉位置进行检査。

(2)强度检査。使用小锤(或尖錾)敲击基础表面,根据敲击声音和痕迹,可以对基础的强度作出评估。一般说来,应待混凝土强度达到设计强度的60%以上才可进行安装,达到设计强度后方可进行精平和拧紧地脚螺栓。

5、纠偏处理

(1)基础标高偏差的处理。过高时,可用扁铲将基础铲低;过低时,可在原基础表面铲麻面后,用原标号的混凝土补灌。

(2)基础中心线偏差的处理。偏差大时,可通过改变地脚螺栓位置来进行补救。但地脚螺栓一经处理,势必影响本身的强度。因此,有时宁可让鼓风机的安装位置稍有偏差,而不对已经埋入基础的地脚螺栓进行处理。

(3)地脚螺栓高度偏差的处理。

①螺栓过高时,须将高出部分割去后再重新加工螺纹。

②螺栓偏低但差值不大于15mm时,可用氧乙炔焰将螺栓烧红,然后将其拉长,并在直径拉细处焊钢板加固。

③螺栓过低(超过15mm)时,先将螺栓周围的混凝土挖开,然后将螺栓上部切去一段,再在切断处搭焊一段新的螺栓,并在接口两侧焊钢筋加固。

(4)地脚螺栓中心距偏差的处理

①螺栓直径及中心距偏差都小于30mm时,将螺栓四周混凝土凿开,用氧乙炔焰将螺拴烧红,用大锤将其打弯,并在弯曲处焊上钢极,以免螺栓拧紧时回复原位。

②直径大于30mm的蜾栓发生较大的偏差时,可将其切断后焊在钢板上,再将钢板连同螺栓焊到原来的蜾杆上。考虑到强度需要,可在螺栓两侧再焊两块钢板加固。

③二次灌浆的基础,如果地脚螺栓位置偏差过大,可以适当扩大地脚螺栓预留孔。

(5)地脚螺栓松动的处理

拧紧地脚螺栓时,如果螺栓在基础中发生松动,可将其四周混凝土凿开,在嫘栓上焊接两根纵横交叉的圆钢,再重新浇灌混凝土,凝固后将地脚螺栓固定。
